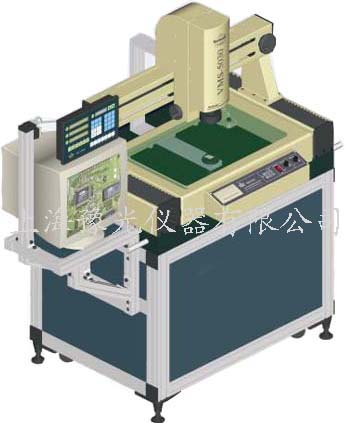

| 1.仪器用途 |
| |
仪器通用于以二座标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业广泛使用.
1.仪器采用彩色CCD摄像机、变焦距物镜与十字线发生器作为测量瞄准系统;
2.由二座标工作台、光柵尺与DC-3000电 箱组成数字测量及数据处理系统;
3.仪器具有多种数据处理、显示、输入、输出功能,特別是工件摆正功能非常 实用;
4.仪器备有RS232界面,与电脑连接后,采用专门测量软件M2D可对测量图形进行 处理及输出 |
|
|
| 特 點 |
| ★ 儀器採用彩色CCD攝像機、變焦物鏡與十字線發生器作為測量瞄準系統; |
| ★ 由二座標工作臺、光柵尺與DC-3000電箱組成數位測量及資料處理系統; |
| ★ 儀器具有多種資料處理、顯示、輸入、輸出功能,特別是工件擺正功能非常 實用; |
| ★ 儀器備有RS232介面,與電腦連接後,採用專門測量軟體M2D可對測繪圖形進 行處理及輸出 |
|
| |
| 2.规格参数 |
| |
| 工作台面 |
金属台尺寸(mm): 700 ×450 |
| 玻璃台尺寸(mm): 550 ×350 |
| 移动行程 (mm): 500 ×300 |
| 测量与瞄准系统(标准配置) |
成像器:日本SONY 1/2"彩色CCD 显示器:15 英寸彩色显示器 |
| 变焦物镜倍率: 美国NAVITAR 0.7~4.5X 工作距离 :92mm |
| 视频总放大倍数: 30~190X 物方视场 : 10.6~1.6mm |
| 双十字线发生器 X.Y坐标测量示值误差≤ （3+L/75)μm |
| 仪器重量( kg ) |
350Kg |
| 照明: 表面光源与透射光源均用LED,亮度可调 ;电源:220V(AC), 50HZ, 30W |
|
| 儀器標準配置及選購件 ( 2X附加鏡 , 特殊配備0.5X鏡筒 ) |
| 儀器配件 |
1X鏡筒 (標準配備) |
0.5X鏡筒 (選購) |
工作距離(mm) |
| 變焦鏡 |
0.7X~4.5X |
0.7X~4.5X |
| 附加鏡 |
視頻倍率 |
物方視場(mm) |
視頻倍率 |
物方視場(mm) |
| 標準配置 |
30X～190X |
10～1.6 |
15X～95X |
20～3.2 |
92 |
| 2 X (選) |
60X～380X |
5～0.8 |
30X～190X |
10～1.6 |
36 |
|
|
|
|
| 报 价: |
￥
140400 元 |
